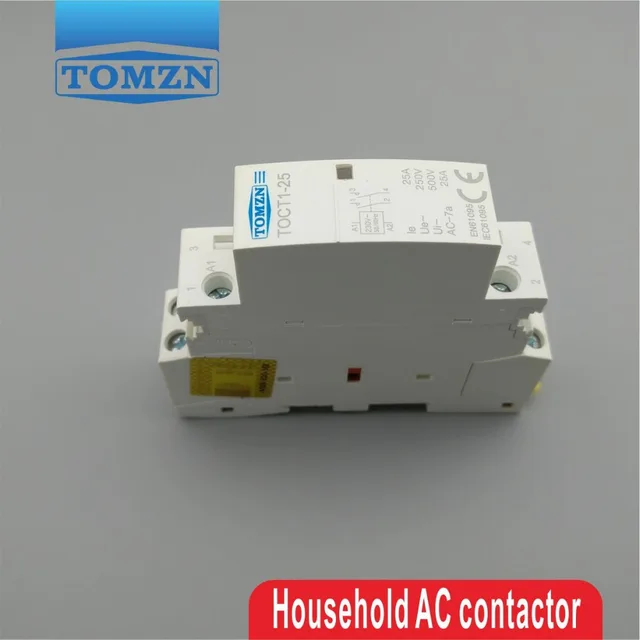

CT1 2 P 25A 220 В/230 В 50/60 Гц din-рейку бытовой ac модульная контактор 2NO

CT1Дома держать контактор переменного тока в основном предназначена для переменного тока 50 Гц или 60 Гц схем с 230 В. Номинальное рабочее напряжение в использовании AC-7a, Номинальное рабочее напряжение до 230 В, номинальный рабочий ток до 25А, Номинальное рабочее напряжение в использовании AC-7b, номинальный ток до 10А. Использование в разрывной способности ниже цепи 6kA. Для подключения расстояния или разрыва цепи.

Применение: для дома, квартиры, гостиницы, автоматического отключения или подключения питания.

Нормальные условия работы и установки:

1. Температура окружающей среды: от-5C до + 40C, средняя температура не более + 35C в течение 24 часов.

2. Высота: не более 2000 м.

3. Атмосферные условия: относительная влажность места установки должна быть не более 50% при максимальной температуре + 40С: если при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25C и среднемесячная максимальная относительная влажность этого месяца не более 90%. кроме того, следует учитывать росу на поверхности товары, вызванную изменением температуры.

4. Класс загрязнения: класс 2.

5. Состояние установки: класс II.

Применение инструкция

1. Проверьте, соответствует ли контактор сфере применения и рабочем состоянии перед установкой

2. во время установки Вытяните вниз компонент остановки движения и положите контактор на безопасную орбиту затем нажмите вверх компонент остановки движения для фиксации контактора на безопасной орбите Избегайте ослабления и падения тянуть вниз компонент остановки движения, если вы хотите удалить контактор.

Внимание

A). Убедитесь, что правильный режим подключения

B) винт вниз винта переплета во время соединения

Главная Технология данных
Контактор модели	CT1-16 2NO	CT1-20 2NO	CT1-25 2NO
Номинальное изолирующее напряжение (Ui) в	500	500	500
Номинальное рабочее напряжение (Ue) в	230	230	230
Термальность постоянный ток(Ith)	16	20	25
Номинальный рабочий ток (Ie) AC-7a A	16	20	25
AC-7b A	9	9	10
Номинальная рабочая мощность (Pe) AC-7a кВт	4	4	5,4
AC-7b A kW	1,2	1,2	1,4
Время работы 10 тысяч	3
Рабочая частота AC-7a поворачивает/час	1200
AC-7b превращает/час	30
Возможность подключения и разрыва AC-7a A	1.5Ie
AC-7b A	8Ie
Выдерживает ток (ICW) 10 s A	8Ie/AC-7b
Подключения проводки 1 провод mm2	1--2.5	1--2.5	1--4
2 провода mm2	1--2.5	1--2.5	1--4
Катушки
Контрольное напряжение питания (США) AC V	220/230
Катушки мощность, Вт	1,4
