Новые товары! 4 ядра cortex A7 Процессор 1 г DDR банан pi BPI-M2 Berry, такой же размер, как raspberry pi 3
2872 2496.88 Р

Новые товары! 4 ядра cortex A7 Процессор 1 г DDR банан pi BPI-M2 Berry, такой же размер, как raspberry pi 3

Всего оценок: 195
9
Параметр Значение
Интерфейс Поддержка TF-карты, HDMI/разъем RCA, 4 x USB2. 0, SATA, Расширение спецификации USB 2. 0 для соединения периферийных USB-устройств друг с другом без необходимости подключения к ПК
Встроенная функция 10/100/1000 Мбит/С, Bluetooth, WiFi 802. 11b/g/n
Артикул BPI M2 Berry
Тип демоплаты Рука
Бренд процессора AllWinner
Объем памяти 2 ГБ
Бренд bpi

Новые товары! 4 ядра cortex A7 Процессор 1 г DDR BPI-M2 Berry, такой же размер, как raspberry pi 3

Обратите внимание: BPI M2 ягода Allwinner V40 чип, allwinner R40 чип и V40 чип по выводам совместимости, поэтому BPI-M2 ультра просто заменить V40 чип на борту, вы можете выбрать камеру BPI OV 5640, кабель sata

1

Банан PI BPI-M2 Берри открытым исходным кодом аппаратной платформы, банан PI BPI-M2 Berry quad-core cortex-A7 Процессор, Используйте Allwinner R40 дизайн, он поддерживает WI-FI + BT на борту. и поддержка интерфейса SATA на борту.

Банан Pi BPI-M2 Berry серии запуска Android, Debian linux, Ubuntu linux, Raspbian системы и других ОС.

Банан PI PBI-M2 Berry оборудования: 4 ядра ARM Cortex A7, ARMv7 Процессор, 2 ГБ DDR3 SDRAM, все размер такой же, как raspberry pi 3. обратите внимание, BPI-M2 Berry не на борту eMMC flash поддержки.

Банан PI BPI-M2 Berry с портом Gigabit Ethernet, он может работать на Android плавно. Размер банана PI BPI-M2 ягода такой же, как банан Pi BPI-M64, поддержка 1080 P видео, 40 pin GPIO Заголовок pin-совместим с Raspberry Pi.

Новый BPI-M2 Berry-маленький компьютер с большими амбициями. Расширяемое одноплатное устройство работает под управлением ОС Linux или Android и имеет впечатляющие характеристики, которые превосходят сопоставимые товары с большим запасом. Основные моменты включают quad-core ARMv7 процессор, Мали 400 MP2 GPU, и поддержка 1080 P ультра видео высокой четкости.

Ниже приведены Дополнительные характеристики:

  • 4 ядра ARM Cortex A7 Процессор
  • Двухъядерный мали 400 MP2 GPU
  • 1 г DDR3 SDRAM
  • Поддержка интерфейса SATA
  • Слот MicroSD поддерживает расширение до 256 ГБ
  • Не 8 г G eMMC вспышка на борту
  • Поддержка интерфейса дисплея CSI camera intface и DSI
  • 10/100/1000 МБ порт Ethernet
  • (4) хосты USB 2,0 и (1) порт USB otg
  • Воспроизведение видео высокой четкости 1080 P
  • Порт HDMI и многоканальный аудиовыход
  • Wi-Fi и Bluetooth 4,0 с 802.11BGN на борту
  • Мм 3,5 мм стерео выход мини-джек с поддержкой микрофона
  • Не поддерживает встроенную зарядную схему литиевого аккумулятора 3,7 В
  • Аппаратная безопасность включает систему безопасности trustzone, управление цифровыми правами (DRM), шифрование/дешифрование информации, безопасную загрузку, безопасный JTAG и безопасное efuse

Spec оборудования

Аппаратная Спецификация банана pi BPI-M2 Berry
SocAllwinner R40/V40
ПроцессорЧетырехъядерный процессор cortex-A7, самых энергоэффективных Процессор ядро ARM когда-либо развития
GPUДвухъядерный мали-400 MP2 и работает на частоте 500 мГц, способный 1,1 Gpixel/s пропускной способности. Графические возможности немного выше, чем оригинальный уровень работы Xbox. Графический процессор обеспечивает OpenGL ES 2,0, аппаратное ускорение OpenVG 1080p45 H.264 громких кодирования и декодирования.
SDRAM1 ГБ DDR3 с 733MHz \\ (совместно с GPU \\)
SATASuppoort SATA интерфейс
GPIO40 многоштырьковая Монтажная колодка, 28gpio, некоторые из которых может использоваться для определенных функций, включая UART, I2C, SPI, ШИМ, I2S.
На борту сети10/100/1000 Mbps Ethernet \\ (Realtek RTL8211E/D \\)
Модуль Wi-FiWiFi 802,11 b/g/n (модуль AP 6212 на борту)
BluetoothBT4.0
На борту храненияКарта MicroSD (TF), на борту нет eMMC
Дисплей4-lane MIPI DSI дисплей, или RGB панели или LVDS панели, ТВ-на HDMI V1.4
ВидеоМультиформатный FHD декодирование видео, в том числе Mpeg1/2, Mpeg4, H.263, H.264 и т. д., H.264 декодировать до 1080P60, поддержка видео encodeing: высокая-deinition \\ (HD \\) видео H.264 кодер до 1080P @ 45fps
Аудио выходыHDMI, аналоговое аудио \\ (через 3,5 мм TRRS Джек \\), I2S аудио \\ (также потенциально для аудио вход \\)
КамераCSI входной разъем Камера: поддерживает 8-бит YUV422 CMOS интерфейс датчика, поддерживает CCIR656 протокол для NTSC и PAL, поддерживает 5 м pixel Камера датчик, поддерживает решение видеозахвата до 1080p @ 30fps
Аудио входНа борту микрофон
USB4 USB 2,0 хост, 1 USB 2,0 OTG
ПуговицыКнопка сброса, кнопка включения, кнопка U-boot
СветодиодыМощность статус светодио дный и RJ45 светодио дный
ИКНет борту ИК-приемник
DC Мощность5 В в/2 а с портом micro USB
АккумуляторПоддержка питания литиевой батареи без 3,7 В
Размеры85 мм X мм 56 мм, такой же размер, как raspberry pi 3
Вес40 г

GPIO PIN определить

Банан Pi BPI-M2 Ultra имеет 40-pin GPIO заголовок, который совпадает модель Raspberry Pi 3. приводится банан Pi GPIO распиновка:V40 1

40 PIN GPIO банана pi BPI-M2 Ультра
GPIO Pin имяПо умолчанию ФункцияFunction2: GPIOFunction3
CON1-P01VCC-3V3
CON1-P02DCIN
CON1-P03TWI2-SDAPB21PWM5
CON1-P04DCIN
CON1-P05TWI2-SCKPB20PWM4
CON1-P06GND
CON1-P07PB3PB3PWM1
CON1-P08UART2-TXPI18SPI1 \\ _ MOSI
CON1-P09GND
CON1-P10UART2-RXPI19SPI1 \\ _ мисо
CON1-P11UART7-TXPI20
CON1-P12UART2-CTSPI17SPI1 \\ _ CLK
CON1-P13UART7-RXPI21PWM3
CON1-P14GND
CON1-P15PH25PH25CSI1-FIELD
CON1-P16UART2-RTSPI16SPI1 \\ _ CS0
CON1-P17VCC-3V3
CON1-P18PH26PH26CSI1-HSYNC
CON1-P19SPI0 \\ _ MOSIPC0
CON1-P20GND
CON1-P21SPI0 \\ _ мисоPC1
CON1-P22PH27PH27CSI1-VSYNC
CON1-P23SPI0 \\ _ CLKPC2
CON1-P24SPI0 \\ _ CSPC23
CON1-P25GND
CON1-P26PH24PH24CSI1-PCLK
CON1-P27TWI3-SDAPI1
CON1-P28TWI3-SCKPI0
CON1-P29PH0PH0CSI1-D0
CON1-P30GND
CON1-P31PH1PH1CSI1-D1
CON1-P32PD20PD20CSI1-MCLK
CON1-P33PH2PH2CSI1-D2
CON1-P34GND
CON1-P35PH3PH3CSI1-D3
CON1-P36UART5-RXPH7CSI1-D7
CON1-P37UART4-TXPH4CSI1-D4
CON1-P38UART5-TXPH6CSI1-D6
ON1-P39GND
CON1-P40UART4-RXPH5CSI1-D5

Спецификация разъема камеры CSI:

CSI Камера разъем 24-контактный FPC разъем, который можно подключить внешний Камера модуль с надлежащей сигнала pin сопоставления. Определения pin интерфейса CSI показаны ниже. Это обозначается на плате Banana Pi как «камера».

CSi камера разъем GPIO банан pi BPI-M2 Ультра
CSI Pin имяПо умолчанию ФункцияFunction2: GPIO
CN5-P01NC
CN5-P02GND
CN5-P03CSI0-SDAPI3
CN5-P04CSI0-AVDD
CN5-P05CSI0-SCKPI2
CN5-P06CSI0-ResetPI7
CN5-P07CSI0-VSYNCPE3
CN5-P08CSI0-PWDNPI6
CN5-P09CSI0-HSYNCPE2
CN5-P10CSI0-DVDD
CN5-P11CSI0-DOVDD
CN5-P12CSI0-D7PE11
CN5-P13CSI0-MCLKPE1
CN5-P14CSI0-D6PE10
CN5-P15GND
CN5-P16CSI0-D5PE9
CN5-P17CSI0-PCLKPE0
CN5-P18CSI0-D4PE8
CN5-P19CSI0-D0PE4
CN5-P20CSI0-D3PE7
CN5-P21CSI0-D1PE5
CN5-P22CSI0-D2PE6
CN5-P23GND
CN5-P24CSI0-AFVCC

Дисплей Спецификация

MIPI DSI (серийный интерфейс дисплея)

Дисплей разъем 40-контактный FPC разъем, который можно подключить внешний ЖК-дисплей панели \\ (MIPI DSI \\) и сенсорный экран \\ (I2C \\) модуль, а также. Определения контактов этого соединителя приведены ниже. Это обозначается на доске Banana Pi как «DSI».

40 PIN GPIO банана pi BPI-M2 Ультра
DSI Pin имяПо умолчанию ФункцияFunction2: GPIO
CN6-P01VCC-3V3
CN6-P02Ipsout
CN6-P03VCC-3V3
CN6-P04Ipsout
CN6-P05GND
CN6-P06Ipsout
CN6-P07GND
CN6-P08Ipsout
CN6-P09NC
CN6-P10GND
CN6-P11NC
CN6-P12DSI-D0N
CN6-P13NC
CN6-P14DSI-D0P
CN6-P15NC
CN6-P16GND
CN6-P17TWI0-SDAPB19
CN6-P18DSI-D1N
CN6-P19TWI0-SCKPB18
CN6-P20DSI-D1P
CN6-P21CTP-INTPI10
CN6-P22GND
CN6-P23CTP-RSTPI11
CN6-P24DSI-CKN
CN6-P25GND
CN6-P26DSI-CKP
CN6-P27LCD-BL-ENPH16
CN6-P28GND
CN6-P29LCD-RSTPH17
CN6-P30DSI-D2N
CN6-P31LCD-PWR-ENPH18
CN6-P32DSI-D2P
CN6-P33GND
CN6-P34GND
CN6-P35LCD-PWMPB2
CN6-P36DSI-D3N
CN6-P37GND
CN6-P38DSI-D3P
CN6-P39NC
CN6-P40GND

UART Спецификация:

Заголовок CON4 является UART интерфейс. Для разработчиков Banana Pi это простой способ получить вывод консоли UART для проверки состояния системы и сообщения журнала


CON4 Uart GPIO банан pi BPI-M2 Ультра
CON2 Pin имяПо умолчанию ФункцияGPIO
CON2 P03UART0-TXD
CON2 P02UART0-RXD
CON2 P01GND

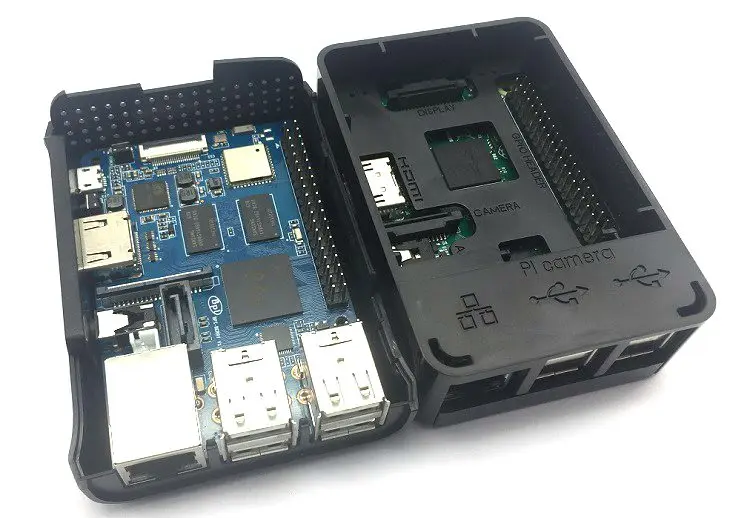

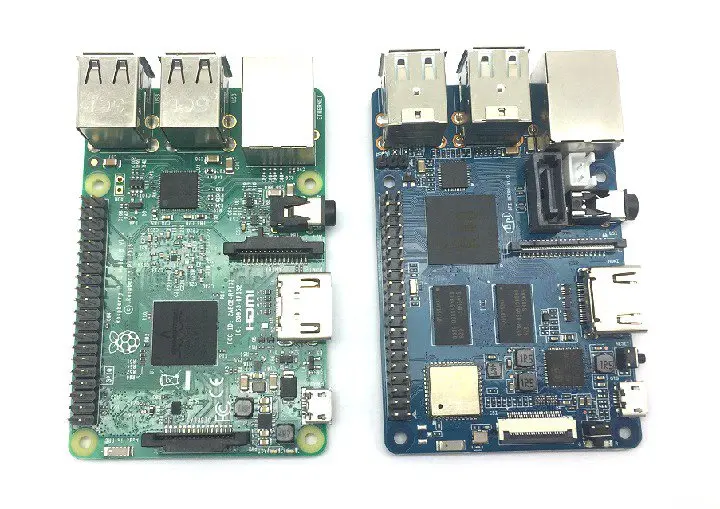

BPI-M2 Berry такой же размер, как raspberry pi 3, поэтому вы можете использовать raspberry pi box.

BPI-M2 Berry 10BPI-M2 Berry 14

Allwinner R40 чип и V40 чип по выводам совместимости, поэтому BPI-M2 ультра просто заменить V40 чип на борту, легко DIY и сделать новый продукт

BPI-M2 Berry 11
