1.5KW шпинделя ER16 с водяным охлаждением шпинделя деревообрабатывающий шпиндель 80x220 мм и 1.5kw VFD/инвертор частотно-регулируемый привод
| Параметр | Значение |
| Size | 80x220mm (80mm diameter) |
| Voltage | 220v (If you need 380v, please tell us) |
| Current | 7A |
| Power | 1. 5kw (1HP=735w) |
| Cooling | Water cooled |
| Bearing Type | 2 X 7004C P4 DT and 2X 7002C P4 DT |
| Collet | ER16 |
| Frequency | 400Hz |
| Collet Range | 1-10mm (Including 1/8, 1/4 ) |
| Inverter Type | 220v 1. 5kw 400Hz |
| Артикул | 1. 5kw Er16 Water Cooled Spindle+ inverter |
| Бренд | G-PENNY MACHINE |
| Рабочая Скорость | 0-24000rpm |
| Привод | Двигатель |
| Применение | Фрезерование |
| Максимальный Крутящий Момент | 0. 54Nm |

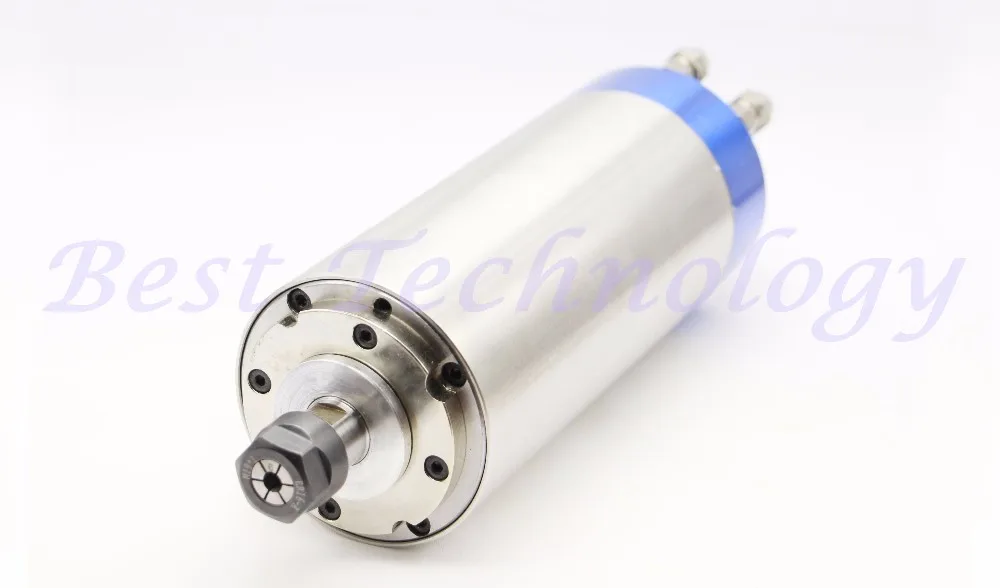

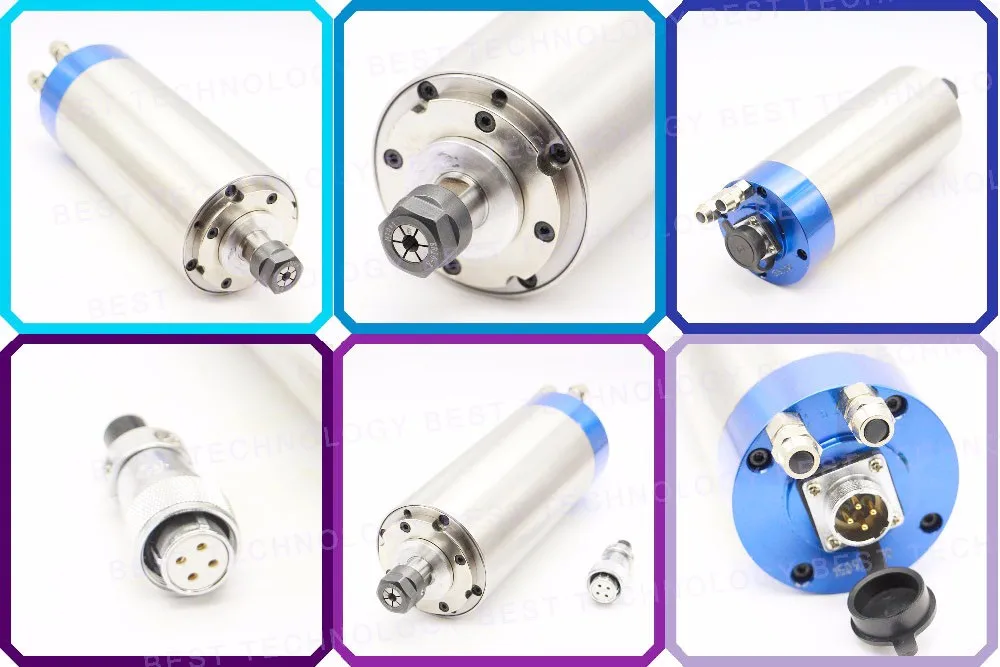

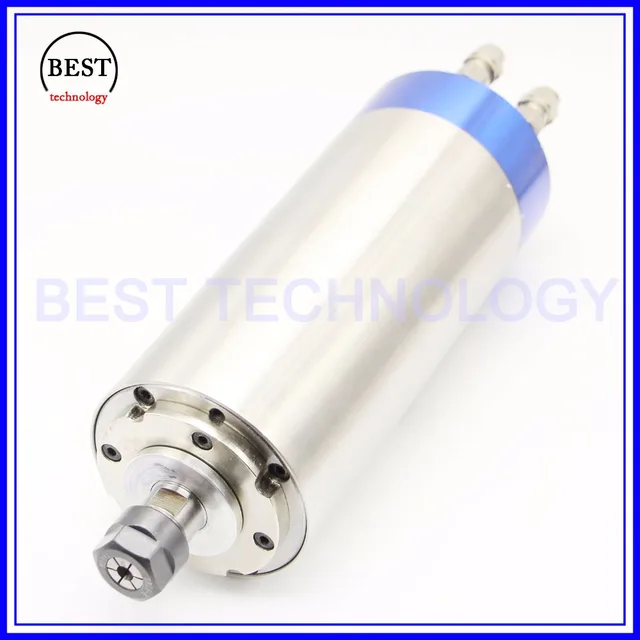

1 х1.5kw ER16 водяным охлаждением шпинделя 4 подшипники 80x220 мм
1 х220 В 1.5kw инвертор/VFD
шпинделя:
основные параметры:
размер: 80x220mm (диаметр корпус Средний: 80 65mmxlength:220мм)
скорость Способами: через 3-фазный выход инвертора и настроить преобразователь частоты для изменения скорости вращения шпинделя.
охлаждение: водяного охлаждения

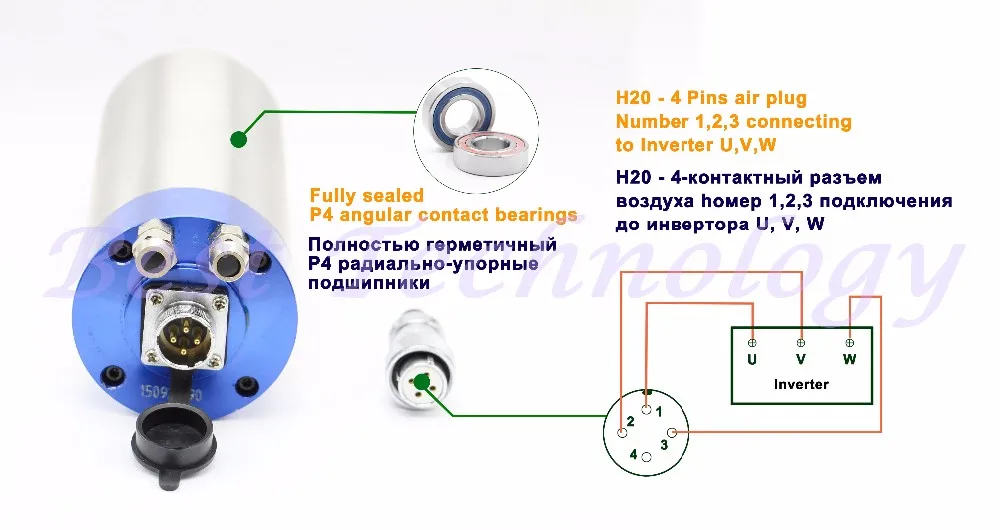

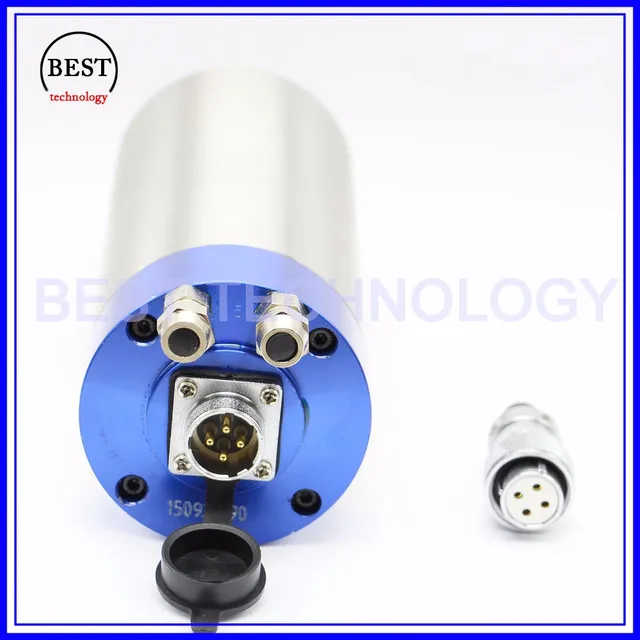

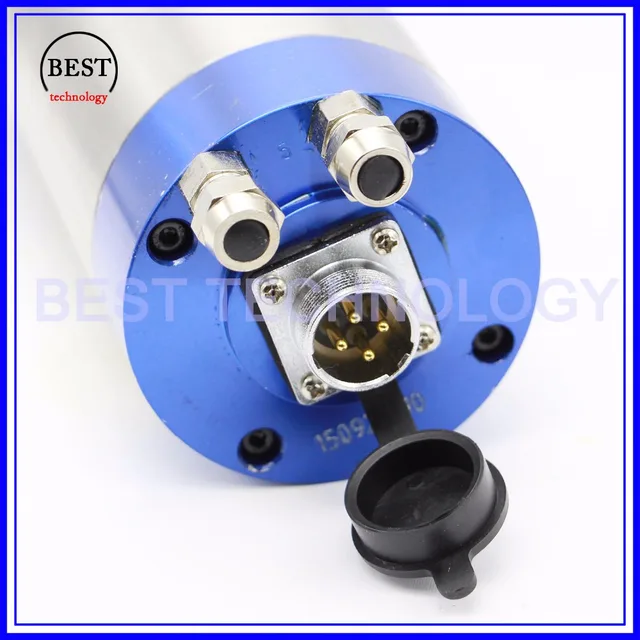

Интерфейс питания: дополнительно H20-4 пальцы водонепроницаемый воздуха плагин. воздух разъем с пометкой " 1 ", " 2 ", " 3 ", " 4 ", " 1 ", " 2 ", " 3 " были связаны инвертор (U, V, W), 4 подключен инвертор первом. обратите внимание! наши шпинделя " 4 " подключения к GND, обещали личной безопасности!)
мощность: 1.5kw (1HP = 725 Вт)
напряжение: 220vAC
частота:0-400 Гц
скорость: 0-24000 об./мин.
Runout от: 0.01 мм
4 шт. полностью закрытые радиально-упорные подшипники
Тип подшипника: 2×7004C P4 DT & 2×7002C P4 DT
колле:ER16
клип Knifediameter: 10 мм, 9 мм, 8 мм, 7 мм, 6.35 мм, 6 мм, 5 мм, 4 мм, 3.175 мм, 3 мм, 2 мм, 1 мм(стандарт 6 мм)

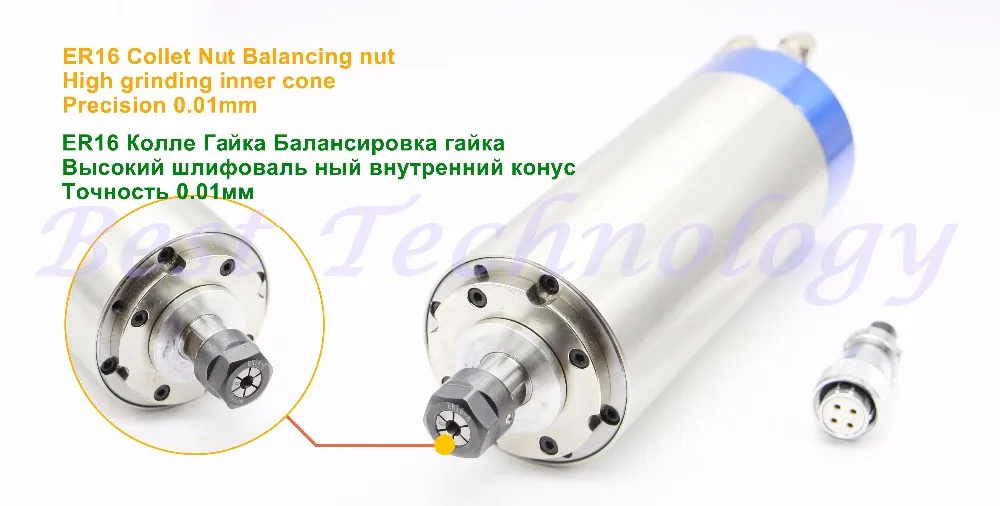

водяное Охлаждение ER16 цанговый зажим
Смазки
выгравировать на дерево, бамбук, нормального PCB, ПВХ, ПММА, пластик, дуплекс доска (ABS) и т. д. неметаллических, также может выгравировать на золото, серебро, медь, алюминий, Пб и т. д. мягкой поверхности металла.(пожалуйста, обратите больше внимания, это деревообрабатывающие шпинделя, может использоваться только для обработки дерева и алюминия, пожалуйста, не используйте его для стали. If you need steel работает, пожалуйста, проверьте металл шпинделя, спасибо!)
преимущество:
4 P4 радиально-упорные подшипники,2×7004C P4 DT и 2×7002C P4 DT, увеличить шпинделя жизни
дольше длина сделать крутящий момент больше, более мощный.
осторожны сборки сделать шпинделя более precisional.
runout от 0.01mm.Coaxial градусов меньше, чем 0.0025 мм
отгрузка в течение 4 дней, обещают срок поставки.
мышпинделяпроизводитель, мы предлагаем тольколучшее качествоилучшая ценак вам.
совет: размер шпинделя 80x220 мм, больше, чем в среднем 1.5kw шпинделя.
шпинделя крутящий момент больше, чем другие бренды. качество очень хорошее.

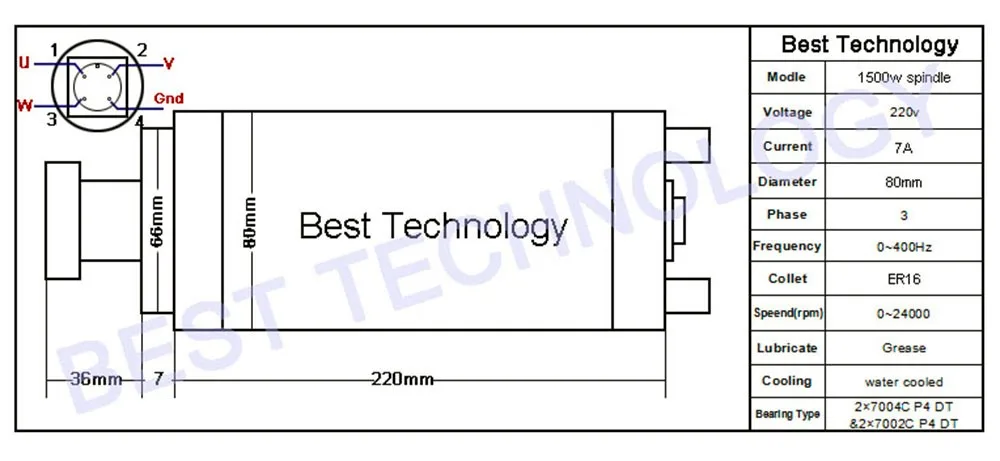

Рисования:
подготовка перед использованием
шпинделя рабочая температура окружающей среды, как правило,-10 ~ 40.
перед установкой первый электрический шпинделя оси повернул голову на руки, должны чувствовать себя гибким, номера для блокировки явление.
шпинделя в деле сохранения и транспортировки, высокая скорость смазка внутри подшипника состояние изменится, клиенты должны быть на низкой скорости в течение 30 минут. 3000 об./мин. и следуйте бедным странам в увеличении, запустить 20 минут каждый. шпинделя и инвертор должны работать вместе. инвертора технические характеристики и параметры настройки нужно соответствовать шпинделей параметр.

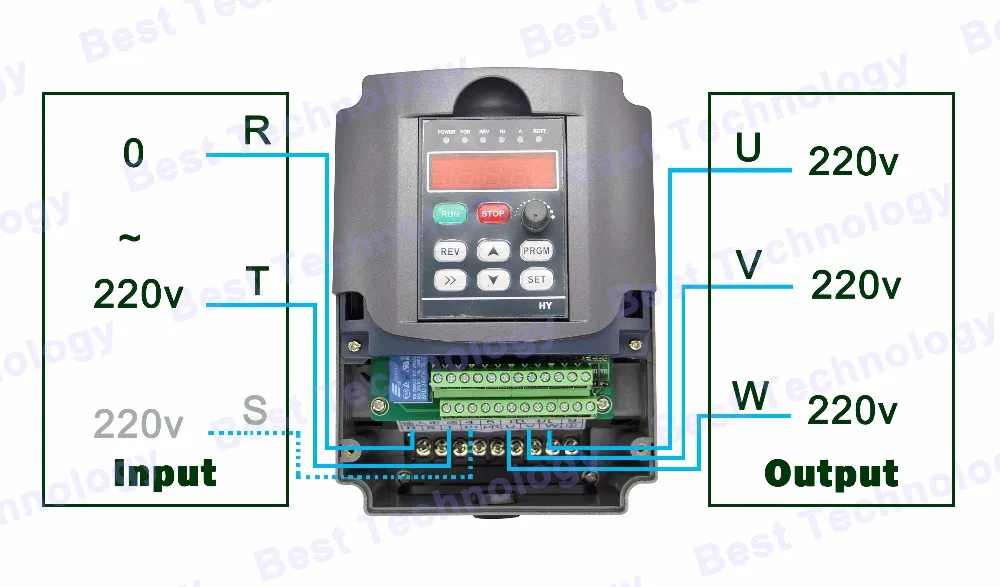

подключите инвертор шпинделя, трехфазный инвертор шнур питания должны быть спаяны в разъем 1 (U), 2 (V), 3 (W) ноги, 4 футов для земли. после включения питания, соблюдать ли шпинделя оси вращения указывает направление последовательным. если несоответствия должны быть немедленно закрыты, заменить инвертор и шпинделя связаны два провода трехфазного питания.
это должно гарантировать, что перед использованием с водяным охлаждением шпинделя, система охлаждения работает должным образом. каждый день перед использованием шпинделя должны быть работает на низкой скорости в течение 15-20 минут. зажима фрезы для шпинделя, цанговые гайки, цанги, фрезы должны быть достаточно чистым. хвостовик вставляется в цанги должны быть больше, чем 15 мм.
уход и обслуживание:
с водяным охлаждением шпинделяДОЛЖНЫbe used with water pump. в противном случае шпинделя будет скоро оборвалась.
AC мотор шпинделяДОЛЖНЫиспользовать с инвертором. мощность инвертор должны равен или больше, чем мощность шпинделя. перед использованием, пожалуйста, настроить параметры инвертора подходит для шпинделя. в противном случае шпинделя и инвертор будет нарушена.
при использовании шпинделя, шум не такой же, как всегда, пожалуйста,ОСТАНОВИТЬшпинделя сразу. вы, возможно, потребуется заменить подшипники шпинделя.
с водяным охлаждениемшпинделя ис воздушным охлаждением шпинделя различия:
1. Охлаждения по-разному: с водяным охлаждением двигатель шпинделя является использование водного цикла для охлаждения тепла после высокой скорости вращения шпинделя, мотор шпинделя с воздушным охлаждением подход к охлаждению.
2. Noise: с водяным охлаждением двигатель шпинделя в основном без шума, но с воздушным охлаждением шпинделя двигателя очень громко.
3. аспекты Жизни: с водяным охлаждением двигатель шпинделя обратить внимание на техническое обслуживание, часто меняет воду или использовать промышленные охладители воды, шпиндель с воздушным охлаждением вентилятор в основном ветра тепла, передаваемого на радиаторе, так как для достижения эффекта охлаждения.
4. Если вам нужно использовать для металла, твердая древесина, гранит, камень, вы можете выбрать металл шпинделя. Металл шпинделя гораздо лучше, чем дерево шпинделя.

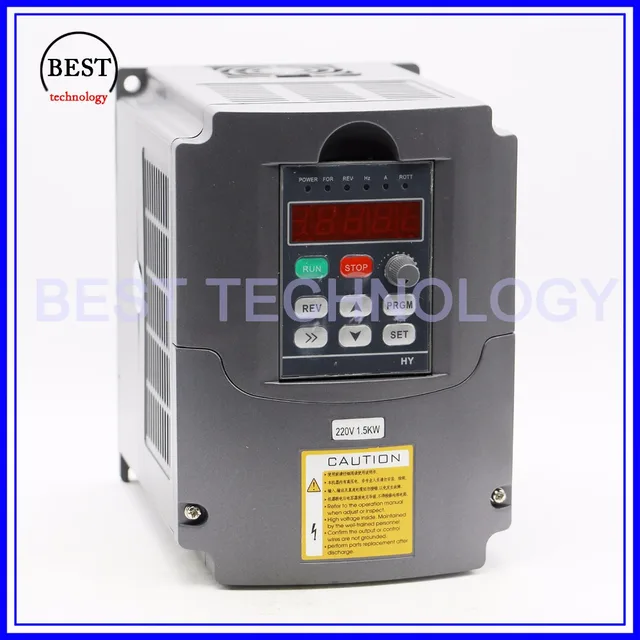

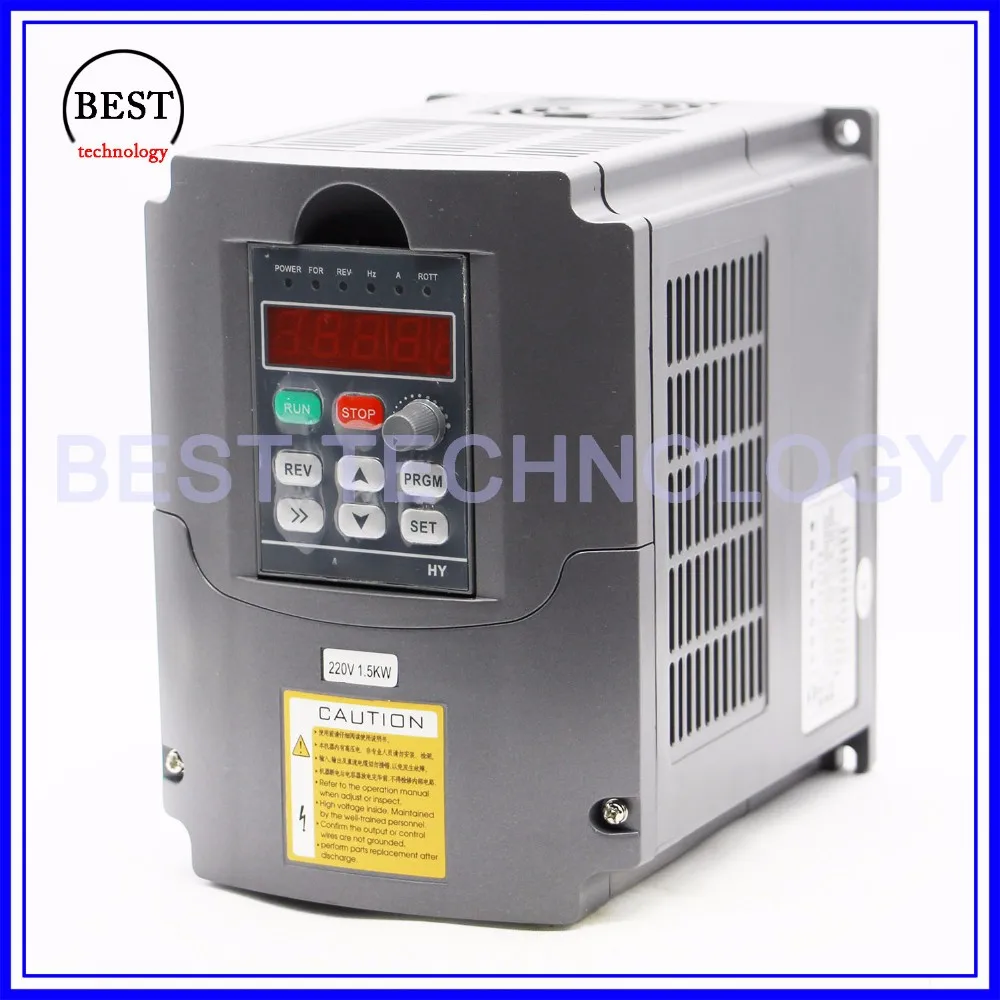

инвертор:
технические параметры:
- инверторного Типа: 220 В 1.5kw
входное Напряжение: 220 В (+/-15%)
выходное Напряжение: 220vAC
входная Частота: 48-63 Гц
выходная Частота: 0-400 Гц
входной Фазы: 1 или 3 фазы
Фазы на выходе:3 фазы
гарантия: 1 год с даты приобретения
продукт характеристика:
ПИД-РЕГУЛИРОВАНИЯ; расширенный исчисление PID замкнутой арифметической, быстрый ответ скорость и высокое пригодность;
легко ПЛК функции может реализовать 16 ног скорости и функции управления инвертора;
коммуникационный порт RS485, принятие международного стандарта MODBUS главной цепи управления;
с очень сильной способностью защиты от заклинивания
низкий выход ratting torque0.5HZ-150%, низкая скорость работы способности;
перевозчик регулируется 16 КГЦ, совершенно беззвучно рабочей среды;
широкое напряжение рабочей зоны, нормально работает в 304 В-456 В;
автоматическая регулировка напряжения (AVR) техники, для обеспечения возможности нагрузки инвертора;
различные метод управления обоими синхронизации и рассинхронизации, динамично реализовать быстрый запуск без изменения тормоза;
с совершенным защиты от ошибок и короткого замыкания, начиная возможности защиты;
Режим управления SPWM, это очень простой в использовании и удобный
Функции защиты очень сильны,
фин перегрева защиты,
Защита от перегрузки,
Предохранитель,
перезапуск После Мгновенной Остановки, Защита От Опрокидывания.
Powful функция
низкая цена

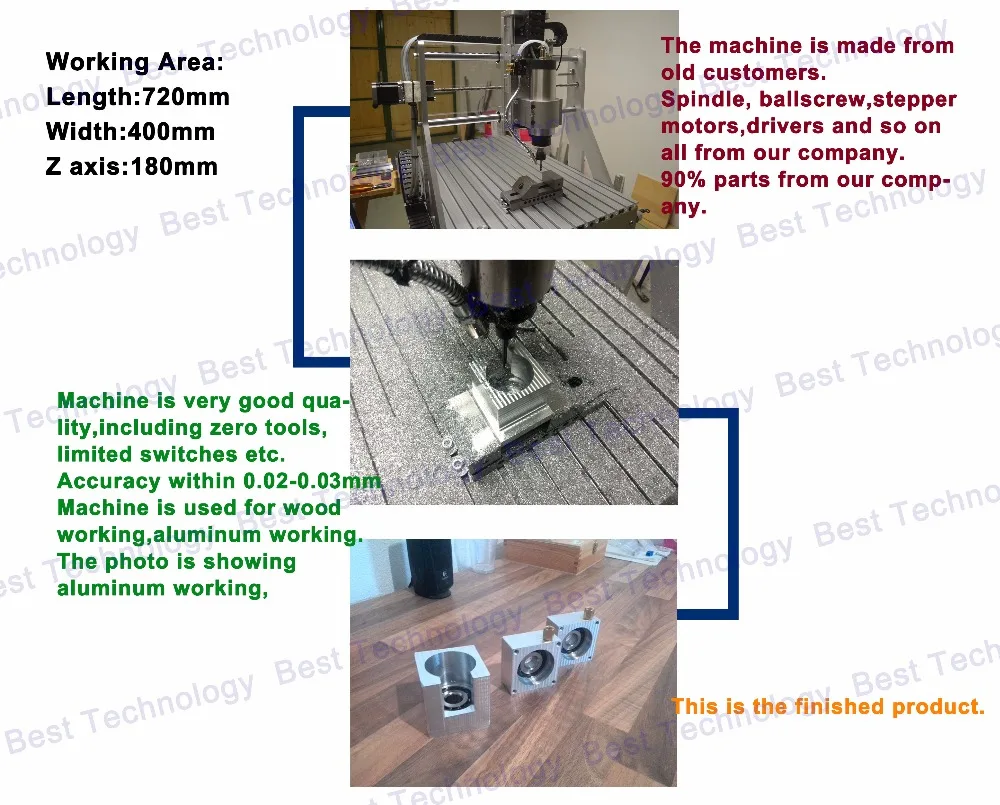

клиент дисплей продукта

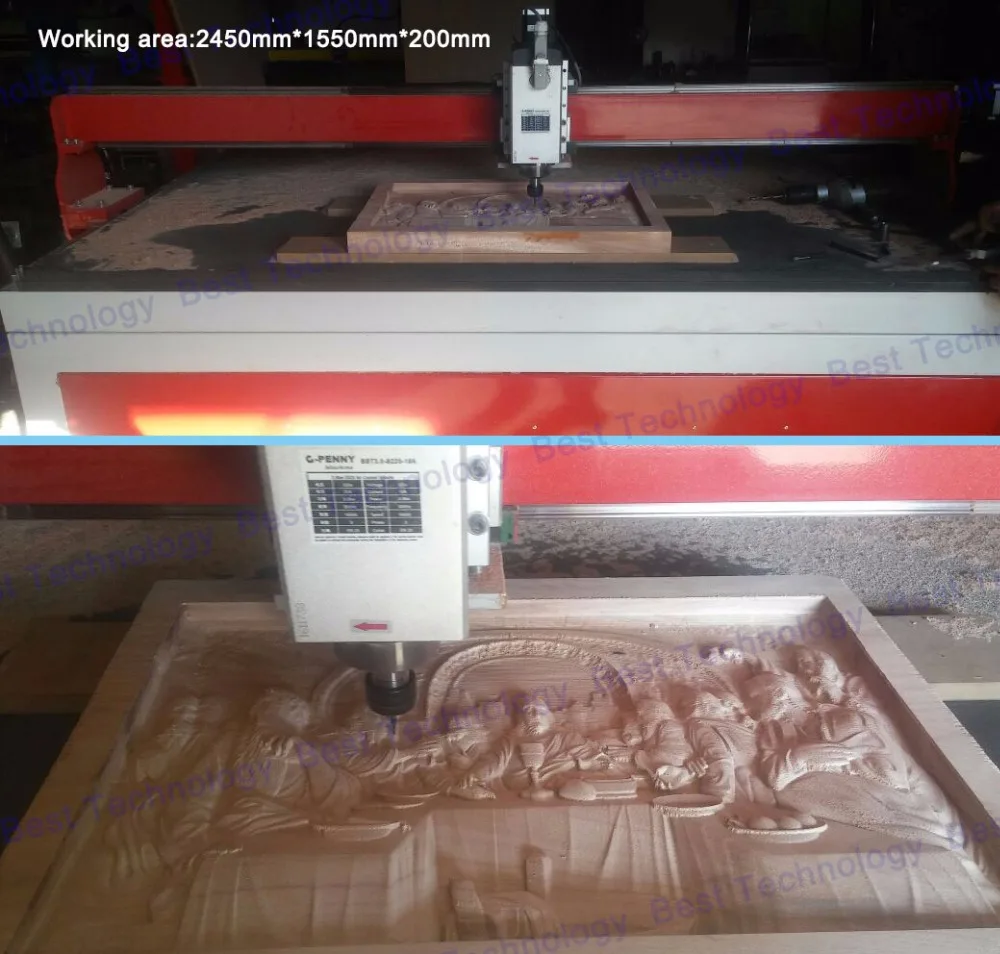

шпинделя гравировка продукты показать

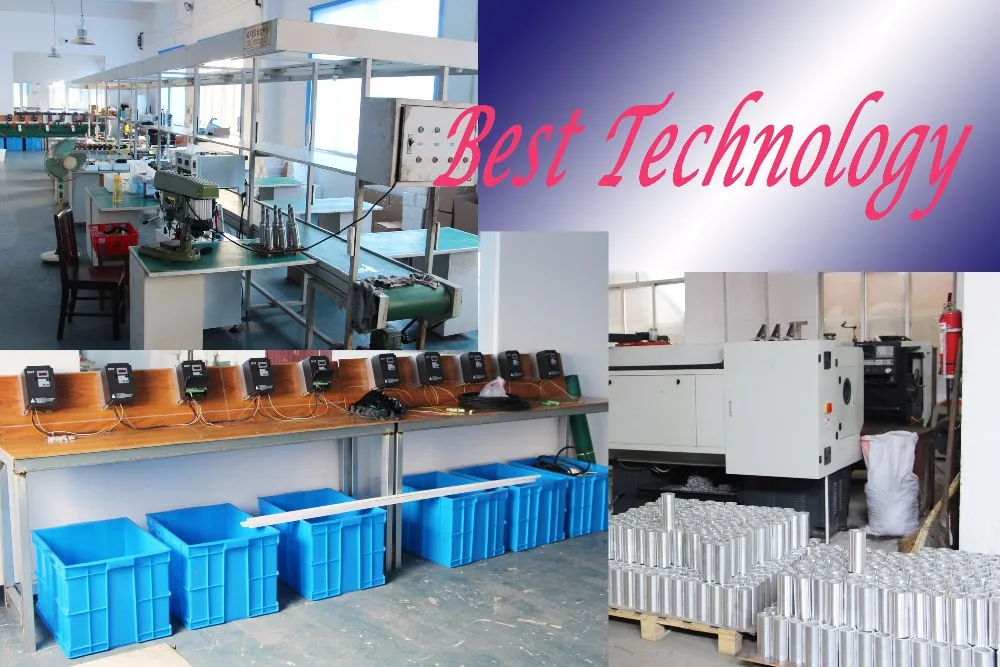

шпинделя производственный процесс
- шпинделя от производства-монтаж-тест, и, наконец, совершенное упаковки.
- мы 100% гарантия безопасности руки гостей.
Стоимость доставки
наша продукция продается по всему миру.
если вам нужно много товаров в то же время, пожалуйста, свяжитесь с нами заранее, чтобы подтвердить стоимость доставки.
оплата:
мы принимаем paypal, кредитные, банковский перевод, western union и т. д.
оплата должна быть произведена в течение 7 календарных дней дней с момента окончания аукциона.
проблемы и Обратная Связь:
ПОЖАЛУЙСТА, НЕоставляйте отрицательной обратной связи, прежде чем связаться с нами.
мы честны и поставщиком полезной, мы постараемся сделать все, чтобы решить проблемы с вами.
ваше соответствие очень важно для нашего магазина, поэтому, пожалуйста, свяжитесь с нами, прежде чем вы хотите выйти отрицательный результат воздействия.
большое спасибо заранее.
возврат:
если выНЕ УДОВЛЕТВОРЕНЫс нашим пакетом как продукты повреждения, пожалуйста, не подписать его и немедленно свяжитесь с нами.
если это возможно, пожалуйста, сделать несколько фотографий или сделать небольшой видео об этом. это поможет нам решить проблемы.
примечание:
We can produce the product according to our customer 's design.
если вам нужно что-то очень специальное, пожалуйста, свяжитесь с нами об этом.
мы готовы помочь вам об этом.
