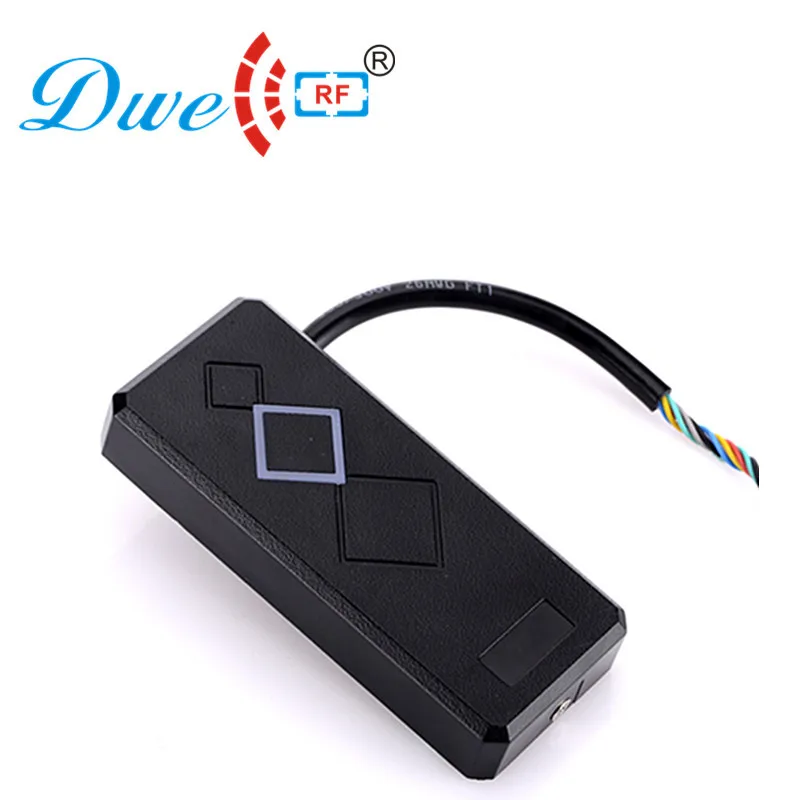

DWE CC RF Управление карты читателей Wiegand 26 rf карты контроля доступа gate rfid считыватель 125 кГц
Параметр | Значение |
Reading range | 2 to 10cm |
Application | access control system |
Certification | FCC, CE, ROHS |
Color | Dark gray |
Function | access control card rfid reader |
Function 1 | card reader |
Артикул | D101A |
Бренд | DWE CC RF |
Frequency | rfid reader 125khz |
Warranty | 15 months |
Output format | wiegand 26 rfid reader |
Voltage | 12V |
DWE CC RF Управление карты читателей Wiegand 26 rf карты контроля доступа gate rfid считыватель 125 кГц
D101A 2-10 см короткий диапазон 125 кГц ридер с wiegand 26, wiegand 34 протокол
Дополнительно Модель:
D101A-26/34, (черный цвет, интерфейс wiegand 26/34)
Параметры
* Wiegand 26bits/Wiegand34bits Стандартный формат данных Выход
* Менее 0,2 секунды скорость отклика
* Диапазон приближения 5-10 см
* Температура окружающей среды: от-25 °C до 75 °C
* Температура окружающей среды: 10%-90%
* Встроенная антенна
* Встроенный светодио дный (двойной цветной светодио дный
* Встроенный громкий Динамик (зуммер)
В * Постоянный ток 9V-16 В рабочее напряжение. Стандартный 12 В в, 70 мА рабочий ток
* Расстояние связи 100 м
* Передача данных в реальном времени
* С водостойкой функцией
* Аудиовизуальная индикация: когда зарегистрированная карта представлена читателю, re
Светодио дный петлицы зеленый и звуковой сигнал.
* 102*43*16 (мм)
Посылка:
1 * RFID считыватель
1 * Руководство пользователя l
1 * Подарочная коробка
Установка Описание
Использование отвертки типа + для ослабления винта между панелью и материнской платой. Затем вставьте материнскую плату в боковую стенку пластиковой вилкой и винтами.
Проводное подключение
Красный постоянный ток 9V до 16 В
Черный GND
Зеленый D0
Белый D1
Желтый звуковой сигнал
Синий светодио дный
СерыйWiegand 26/Wiegand 34 (defualt is Wiegand 26 бит, если вам нужна функция weigand 34, подключите серый провод к GND)
Заметьте
1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания
2. Когда используется внешняя мощность, убедитесь, что вы делите питание с коробкой контроллера или используете тот же GND
